Información Básica.
No. de Modelo.
YCM1
polos no
2,3,4
ics (ka)
4-50
dispositivo de disparo automático
termomagnético
tensión de aislamiento nominal (v)
400/690
tensión nominal e(v)
500/800
corriente nominal (a)
63,125,250,400,630,800
uci (ka)
8-100
Paquete de Transporte
embalaje estándar
Marca Comercial
cnc
Origen
Zhejiang, China
Capacidad de Producción
35000 unidades/unidades por semana
Descripción de Producto

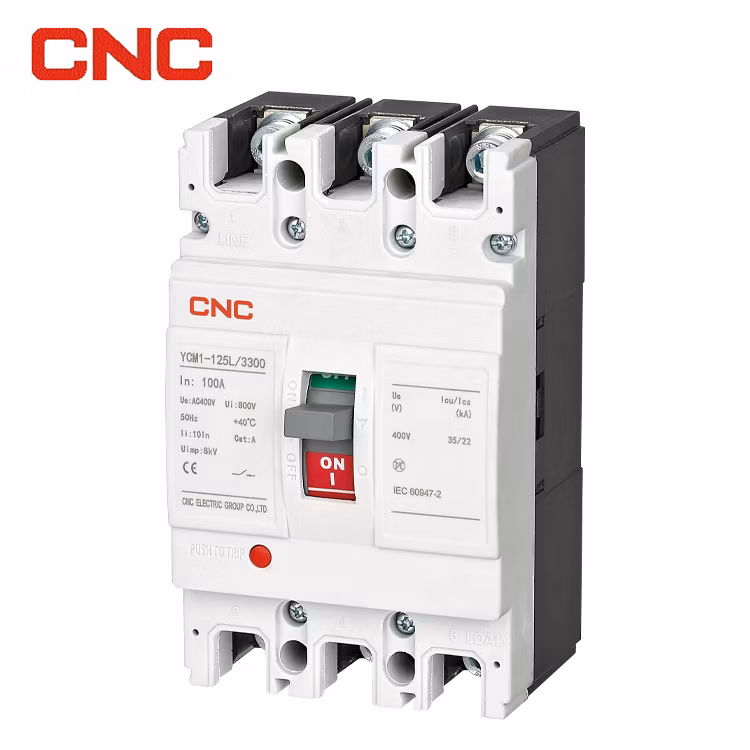

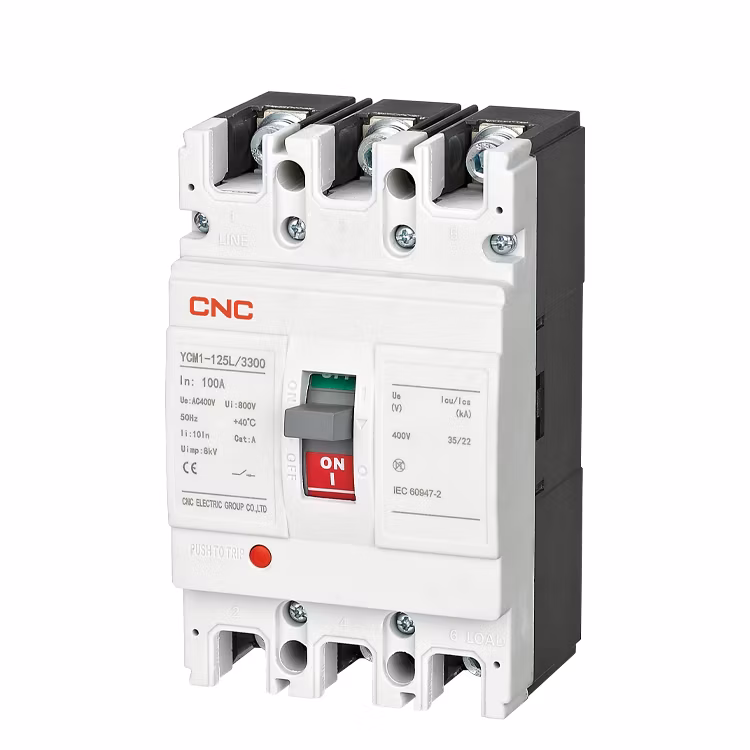

CNC MCCB de 150 amp Disyuntor 125 3P 100A.
YCM1 series disyuntor de caja moldeada(en adelante llamado disyuntor) adopta manufactural internacional avanzado diseño y tecnología, ésta puede ser dividida
En L-type (tipo estándar), M-type (tipo superior)según la potencia nominal máxima de cortocircuito Capacidad de ruptura (UCI). Con las características de pequeño y compacto, alta capacidad de ruptura, un arco corto sobre la distancia, anti-vibración, el disyuntor es usado popularmente en la tierra y los productos marinos, que se aplican para la red de distribución de alimentación de AC 50Hz, tensión de aislamiento nominal de 800V (YCM1-63 a 500V), la tensión de trabajo nominal de 690V (YCM1-63 a 400V) y a continuación, la corriente nominal de hasta 1250A, puede ser utilizado para distribuir energía eléctrica y equipos de energía protección contra sobrecargas, cortocircuitos, subtensión, etc, también tiene efecto protector al inicio de los motores con poca frecuencia y la protección contra sobrecargas, cortocircuitos y carente de tensión. En el marco de la serie, que van desde 63-630tres polos de un producto, también viene con una tapa transparente, es conveniente para el cliente para observar la utilización de productos.
El disyuntor puede instalarse verticalmente u horizontalmente. Este producto cumple con el estándar IEC60947-2.
Función y características Temperatura: -5ºC ~ +40ºC ; el valor promedio dentro de 24h no excederá de +35ºC . Para el disyuntor con termo-magnético liberación, +40ºC es la temperatura promedio de calificaciones. Para la temperatura no entre -5ºC~+40ºC, por favor, póngase en contacto con nosotros para la corrección de la compensación de temperatura.
Altitud: no podrá exceder de 2000m (por favor contacte con nosotros para el coeficiente de reducción, si la altitud en el sitio montado superan 2000m)
Grado de contaminación: grado 3.
Condiciones del aire:
En el sitio de montaje, la humedad relativa no excederá del 50% en la temperatura máxima de los +40ºC, el aumento de la humedad relativa es admisible con arreglo a temperatura inferior. Por ejemplo, el RH puede ser un 90% a +20 ºC, deberían tomarse medidas especiales para la ocurrencia de dews.
| Tipo | YCM1-63 | YCM1-125 | YCM1-250 | YCM1-400 | YCM1-630 | YCM1-800 | YCM1-1250 | ||||||||
| Los polacos | P | 3 | 3, 4 | 2, 3, 4 | 2, 3, 4 | 3 | 4 | 3 | 4 | 3, 4 | 3 | ||||
Corriente nominal en | Un | 10, 16, 20, 25 32, 40, 50, 63 | 10, 16, 20, 25 32, 40, 50, 63 80, 100, 125 | 100, 125, 140 160, 180, 200 225, 250 | 225, 250, 315 350, 400 | 400, 500, 630 | 630, 700, 800 | 800, 1000 1250 | |||||||
| Interfaz de usuario de la tensión nominal de la Aislamiento | V | 500 | 800 | ||||||||||||
| Impulso nominal tensión de ruptura Uimp | V | 6000 | 8000 | ||||||||||||
| Voltaje de operación nominal de la UE | V | AC400 | AC400/690 | ||||||||||||
| Clase de capacidad de ruptura | L | M | L | M | L | M | L | M | L | M | M | M | |||
| Limitar la capacidad de ruptura de corto circuito UCI | KA | 400V | 35 | 50 | 35 | 50 | 35 | 50 | 50 | 65 | 50 | 65 | 75 | 85 | |
| 690V | 8 | 10 | 8 | 10 | 10 | 20 | 10 | 20 | 30 | 25 | |||||
| Trabajar cortocircuito Capacidad de ruptura ICS | KA | 400V | 22 | 25 | 22 | 25 | 22 | 25 | 35 | 42 | 35 | 42 | 50 | 42.5 | |
| 690V | 4 | 5 | 4 | 5 | 5 | 10 | 5 | 10 | 15 | 12.5 | |||||
| La distancia de arco | Mm | 50 | 100 | ||||||||||||
| La frecuencia de funcionamiento | Vida eléctrica | 1500 | 1500 | 1000 | 1000 | 1000 | 500 | 500 | |||||||
| Vida mecánica | 8500 | 8500 | 7000 | 4000 | 4000 | 2500 | 2500 | ||||||||
