Los interruptores de transferencia automática de potencia dual de la serie son interruptores de transferencia de potencia domésticos en miniatura de reciente desarrollo. Este interruptor se utiliza principalmente para comprobar si la fuente de alimentación normal o en espera es normal cuando la fuente de alimentación normal es anormal, la fuente de alimentación de reserva funcionará inmediatamente para garantizar la continuidad, fiabilidad y seguridad de la fuente de alimentación. Este producto está especialmente diseñado para la instalación de Home Track TV y se utiliza especialmente para la caja de distribución Pz30.

La serie de interruptores de transferencia automática es adecuada para sistemas de alimentación de emergencia 400V, 60A con corriente nominal de CA de 50V o 60Hz, estructura compacta, conversión fiable, instalación sencilla y mantenimiento. Larga vida útil. Se utiliza ampliamente en varias ocasiones en las que no se permite un fallo continuo de alimentación. Puede ser operada electricalymanualyalyadalsandelcontrolador.

Cumple con los requisitos de la marcha de conmutación de baja tensión y la marcha de control especificados por IEC 60947-6-1 y EC60947-3: Equipo funcional y equipo de conmutación de transferencia.

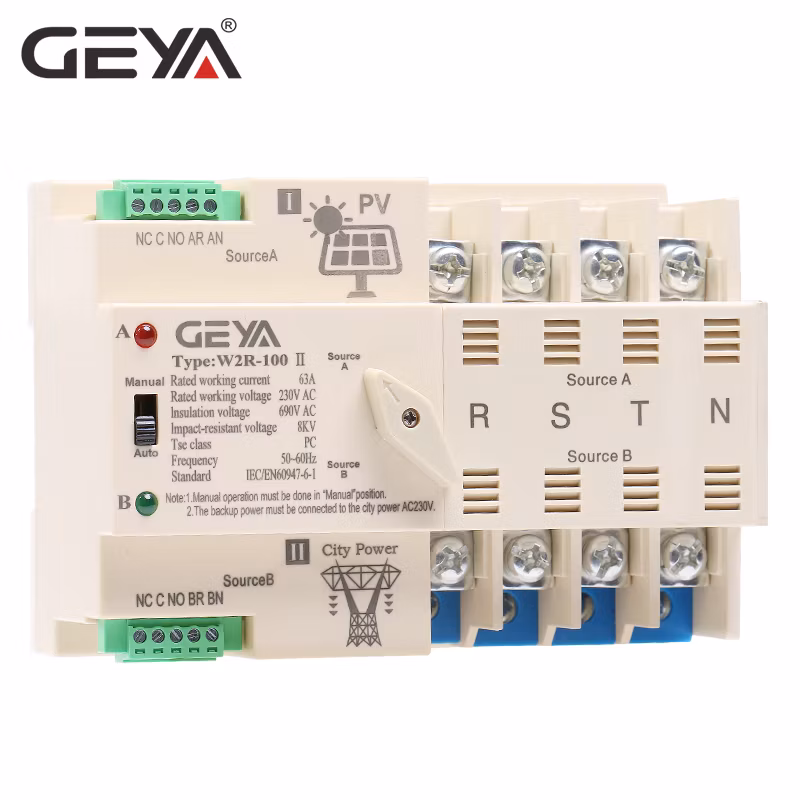

1. (Debe estar conectado) Tome la línea cero y la línea de fuego de la línea de entrada de control común para conectar AR(cable vivo)/AN(línea neutra)
2. (Debe estar conectado) Tome la línea cero y la línea de fuego de la línea de entrada de control de reserva para conectar BR(cable vivo)/BN(línea neutra)
3. La señal de indicación de potencia es de salida pasiva, y se toma la señal del generador (común) y (normalmente cerrado)

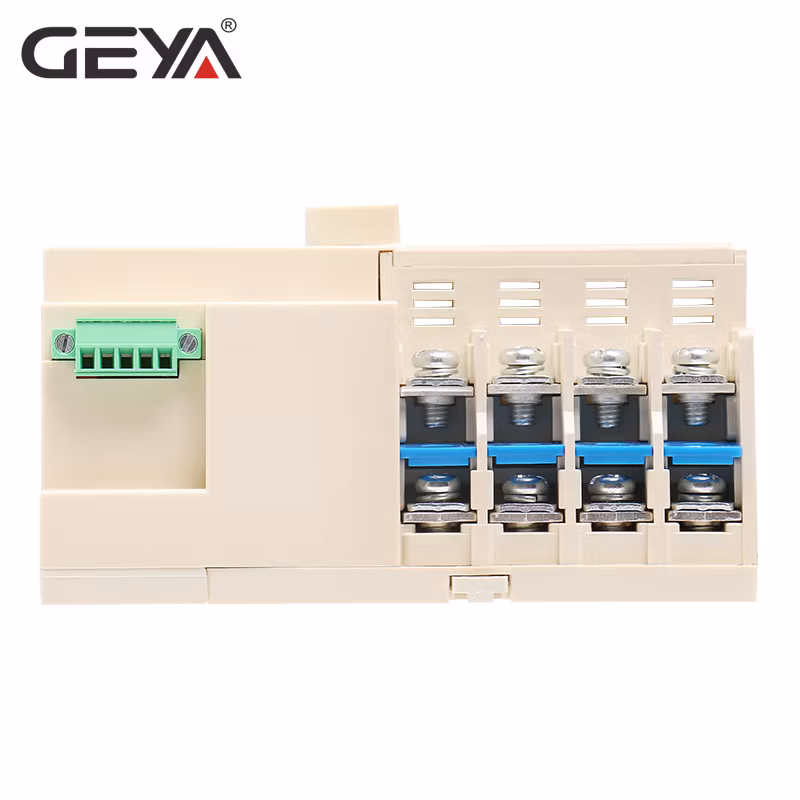

4. Conecte el extremo de carga en el extremo inferior del (lado de la fuente de alimentación de reserva), cableado escalonado
5. Hay una placa de aislamiento en la carga. Al realizar el cableado, retire primero la placa de aislamiento, conecte la carga y, a continuación, instale la placa de aislamiento (se recomienda conectar primero la carga y, a continuación, conectar la fuente de alimentación de reserva)
