Información Básica.
No. de Modelo.
YCM3
polos no
3p,4p
modelo
ycm3-125.250.400.630
ics (ka)
5-35
palabras clave de producto
disyuntor mccb de 63 a y 3 polos
corriente nominal (a)
10a-630a
ue
ac400/415/690
uci (ka)
5-50
Paquete de Transporte
embalaje estándar
Marca Comercial
cnc
Origen
Zhejiang, China
Capacidad de Producción
3500 unidades/unidades por semana
Descripción de Producto

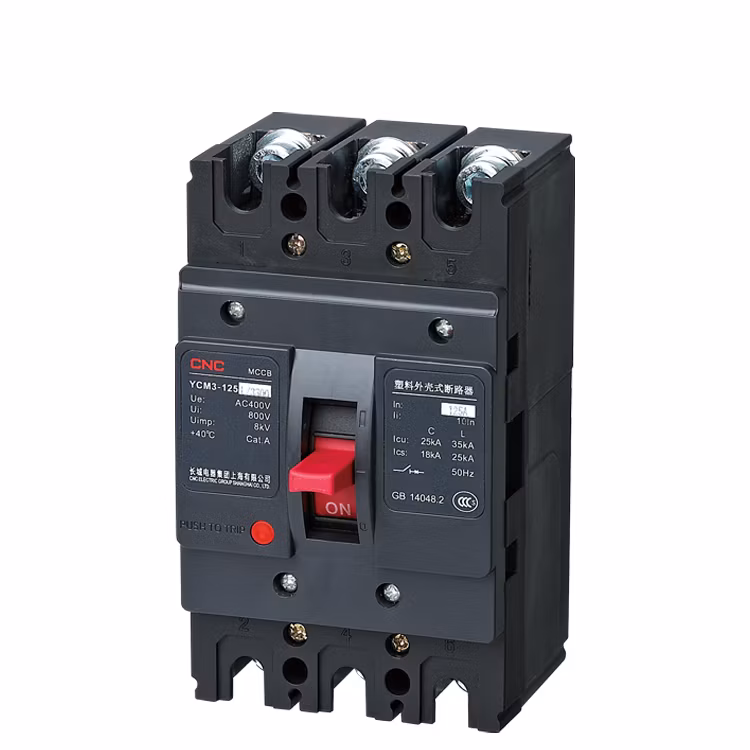

El paquete original de fábrica 3 Pole 63 AMP MCCB Disyuntor de 50Hz a 250
YCM3 series disyuntor de caja moldeada(en lo sucesivo denominado MCCB) es una nueva generación de martillo. Este MCCB es adecuado para el circuito de AC 50Hz/60Hz con tensión de aislamiento nominal de 1000V (800V para el tamaño de la trama de 125) y el servicio nominal de corriente entre 63 y 630A. Se utiliza principalmente para distribuir energía eléctrica y proteger los circuitos y equipos eléctricos contra el exceso de carga, bajo voltaje, cortocircuito y el problema de masa.Estándar: IEC/EN 60947-2.
| El tamaño de fotograma | La dimensión | Instalación de la dimensión del agujero | La dimensión de terminal | ||||||||||||||
| W | L | H | D | W2 | L2 | L3 | L4 | H1 | H2 | H3 | W1 | L1 | W4 | W3 | L5 | L6 | |
| 125/3P | 75 | 130 | 81 | Φ3.8 | 21 | 83 | 50 | 48 | 66 | 56 | 63 | 25 | 111 | / | 18 | 7 | 7 |
| 125/4P | 100 | 130 | 81 | Φ4.5 | 21 | 83 | 50 | 48 | 66 | 56 | 63 | 25 | 111 | 25 | 16 | 7 | 7 |
| 250L-3P | 107 | 165 | 94.5 | Φ4.8 | 30 | 102.5 | El 71,5 | 80 | 74.5 | 62 | 67.5 | 35 | 126 | / | 25.6 | 12 | 10 |
| 250L-4P | 142 | 165 | 94.5 | Φ4.8 | 30 | 102.5 | El 71,5 | 80 | 74.5 | 62 | 67.5 | 35 | 126 | 35 | 25.6 | 12 | 10 |
| 250M-3P | 107 | 165 | 111 | Φ4.8 | 30 | 102.5 | El 71,5 | 80 | 93 | 79.5 | El 85,5 | 35 | 126 | / | 25.6 | 12 | 9.5 |
| 250M-4P | 142 | 165 | 111 | Φ4.8 | 30 | 102.5 | El 71,5 | 80 | 93 | 79.5 | El 85,5 | 35 | 126 | 35 | 25.6 | 12 | 9.5 |
| 400/3P 630/3P 400/4P 630/4P | 150 198 | 257 257 | 146 146 | Φ6 Φ6 | 57 57 | 150 150 | 88 88 | 101 101 | 110.5 110.5 | 96.5 96.5 | 105 105 | 44 44 | 215 215 | / / | 31.5 31.5 | 13 13 | 16 16 |
